介绍一下太阳能路灯的充放电监测系统

   众所周知，LED路灯项目是目前国家节能减排工程的代表工程。在发光元器件上，LED本身特性已经达到的非常好的节能效果，但电源节能却一直被各大厂商忽略。所以节能电源毋庸置疑的将会是今后路灯电源重要的部件。中电华星凭借多年来对电源的专注，下大力气提高电源品质和效率。LED电源产品目前转换效率高达90%以上，部分产品甚至高达95%，满足所有应用场合对高效率的要求。下面为大家介绍一下太阳能路灯的充放电监测系统

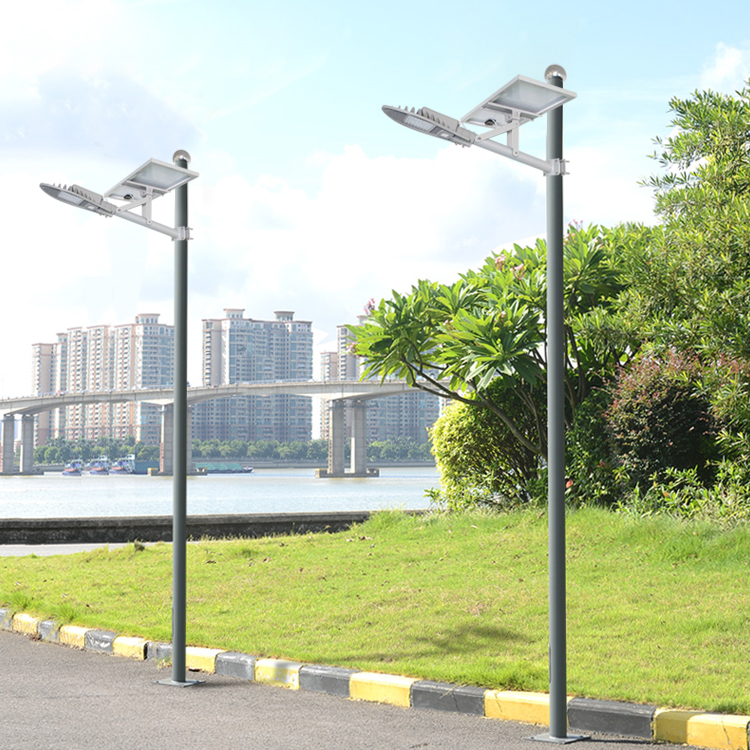

太阳能路灯主要由太阳能光电池组件、蓄电池、充放电控制器、照明灯具四大部分组成。太阳能路灯普及推广的瓶颈已不是技术问题，而是成本问题。要在降低成本的基础上，提高系统的稳定性及发挥大的效能，就要合理搭配太阳能光电池的输出功率和蓄电池容量及负载功率。为此，仅从理论计算是不够的。因为太阳光光强瞬息万变，充电电流和放电电流都在不断变化，理论计算会带来较大误差。只有采取自动跟踪监测充放电流才能准确确定光电池在不同季节和不同方位的大功率输出。以此确定蓄电池和负载才是可靠的。

利用调理电路对光电池的输出电流和蓄电池的放电电流及蓄电池的充放电工作电压进行一定频率的数据采样，由USB数据采集模块将采集数据送入计算机。在LabVIEW软件平台上进行适时显示和统计分析。

蓄电池输出信号是一种浮动信号。LED路灯采用差分测量方式会大限度地减小对被测电路的影响，同时也会减小测量误差。在本调理电路中，采用高精度低漂移的集成运算放大器ICL7650制作的差动放大器将串入充放电线路的精密小电阻之上的差动信号作为电流检测信号。将并入蓄电池的大电阻分压器获得的小信号作为电压信号。为消除干扰，用两个等值电阻分别接于差动放大器的两输入端与信号地之间。将两个差动放大器的输出信号送人USB采集模块的两个输入通道以完成信号调理及采集。
